ספרים רבותי, ספרים (חלק ב')

אבל לא רק לי יש ספרים - גם ללקוחות יש.

לאחרונה נתבקשתי, ע"י לקוח, לבנות פתרון לאחסנת ספרים רבים. אני קורא לזה פתרון (ולא כוננית, או ארון, או מדפים) כי הפתרון שנבחר הוא קופסאות. למען האמת, עשרים ושלוש קופסאות בנויות מלביד בירץ' (שהוא לבנה, בעברית
).

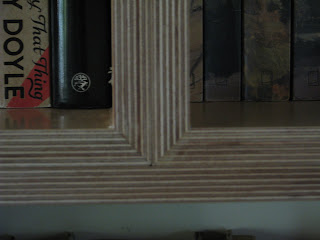

אז בניית קופסאות היא לא כזה אתגר, אלא שהלקוח ביקש שהחיבורים של הפאות יעשו ב - 45 מעלות (מה שמכונה mitre, בלעז), ויהיו נסתרים לגמרי. על מנת שחיבורי הפאות יחזיקו, בחרתי בפתרון המכונה loose tongue,
ובתרגום לעברית - לשון חופשית. הרעיון הוא ליצור חריץ בשני הצדדים של החיבור, ולהכניס חתיכת עץ לתוך שני החריצים. במקרה שלנו, מאחר שהוחלט לשמור את החזית של הפאות גלויה, החריץ צריך להסתיים קצת לפני קצה הפאה (מסיבה זאת, דרך אגב, לא השתמשתי ב - mitre lock bit, שהיה מקל על חיי, ומקצר את התהליך). את החריצים חרצתי באמצעות wing slot bit, כשהחלקים הנחרצים יושבים על ג'יג מיוחד. המתעניינים מוזמנים לצפות בוידאו Essential Router Table Jigs: A Mitre Angle Sled.

23 קופסאות - 92 פאות
, 184 חיתוכים ב - 45 מעלות, ו - 184 חריצים שיש לחרוץ. חיתוך ב - 45 מעלות הוא משימה די קלה, בהנחה שהמשור בו משתמשים מדויק (מפתיע למה גורם חוסר דיוק של מעלה בחיתוך כאשר מנסים לסגור קופסא). הבעיה מתחילה כאשר עובי הלבידים אינו אחיד. למען האמת, הוא תמיד אינו אחיד - שונות של מילימטר אחד היא דבר די נפוץ. המתמטיקאים שביניכם יחשבו בקלות כי שוני של מילמטר אחד בעובי הלביד, מיתרגם לשוני של 1.4 מ"מ באורך האלכסון שנחתך, וזה כבר די הרבה. הפתרון - לנסות לבנות כל קופסא מאותו לביד.

ולפרויקט עצמו:
  • הפאות נחתכו
  • החריצים נחרצו
  • הקופסאות הודבקו, נוקו ושויפו
  • המגירות נבנו, המסילות הותקנו בקופסאות ופורקו מהן
  • הקופסאות והמגירות קיבלו גימור (לקה מט)
  • הגבות (מלשון גב) הותקנו
  • המסילות הותקנו שוב
  • הקופסאות הותקנו אצל הלקוח
  • המגירות הותקנו על המסילות
  • הידיות הותקנו במגירות
  • הפרויקט הסתיים
  • הלקוח מרוצה
